衬塑设备主要技术性能

　　本公司采用先进的热旋转工艺和进口高性能原料，根据用户的不同使用要求，选用合理的配方及最佳的衬里厚度，将塑料与钢基体热熔结合。其特点是钢材与塑料成为一体，结合力强，可同步膨胀收缩，不易脱层，衬里层还具有无接缝、无气泡、无针孔、耐冲击强度高、抗渗透性能好、表面平整光亮似搪瓷、磨擦系数小、不易结垢等特点。任何结构形状设备、管道、管件均可加工。目前主要采用的塑料有ETFE(F-40)、PO、PE。

　　一、改性聚四氟乙烯 ETFE(F-40)

　　ETFE(F40)是由1:1的四氟乙烯和乙烯共聚而成。ETFE(F-40)氟塑料来源于美国杜邦公司和日本旭硝子公司，主要应用于防腐蚀衬里。该材料具有聚四氟乙烯的耐腐蚀特性，同时又有对金属特有的较强粘着特性，克服了聚四氟乙烯对金属的不粘合性缺陷，加之其平均线膨胀系数接近碳钢的线膨胀系数，使ETFE(F-40)成为和金属的理想复合材料，具有极优良的耐负压特性。由于该材料的化学惰性，用该材料制造的设备、管道、容器应用于电子级高纯水、高纯化学品的生产、包装、运输、贮存可以可靠保证产品的高纯度。

　　二、改性聚丙烯 PO

　　PO(又称聚烯烃树脂)是以乙烯、丙烯、丁烯等烯烃为主的均聚物和共聚物，也包括部分改性、共混、增强、复合物，是目前最理想的防腐蚀材料之一。经过科学配方，采用热融、旋转一次成型工艺衬塑加工或制作全塑设备。具有防腐蚀、防静电、无毒、耐负压，能在真空部位长期使用的特点。同时内衬防腐层局部损坏可以修复，能耐各种酸碱、盐及某些有机溶剂。也是制造高纯水、高纯化学品设备的理想材料。

　　三、聚乙烯 PE PE是乙烯的高分子聚合物，也是目前最理想的防腐蚀材料之一。经过改性，可采用热融、旋转一次成型工艺衬塑加工或制作全塑设备。具有优良的耐腐蚀性能，对非氧化酸(如盐酸、稀硫酸、氢氟酸)、稀硝酸、碱和盐溶液都有良好的耐腐蚀性，但不耐浓硝酸、浓硫酸和其他强氧化剂的腐蚀。同时它具有优良的低温韧性，较为适合用于寒冷地区室外防腐设备、防腐管道衬里及全塑设备的制造。

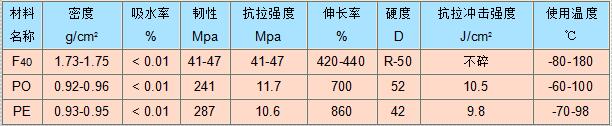

内衬材料物理机械性能

　　钢塑复合管主要技术性能

　　1.钢与聚乙烯复合管及管接件

　　a. 介质工作压力：正压1.6Mpa，常温下承受负压0.096Mpa

　　b. 介质工作温度：-15℃~+70℃

　　c. 腐蚀性能：在60℃度以下能耐浓度为75%以下的硫酸、50%以下的硝酸、90%以下的磷酸、20%以下的醋酸及任何浓度的盐酸、氢氟酸、亚硫酸、碳酸、硼酸、硅酸、次氯酸、油酸、柠檬酸及各种碱和绝大多数盐以及N2、S、NH3、CO、CO2、气体、天然气、煤气Hg蒸气、空气等气体，但不耐浓硝酸、发烟硫酸等强氧化剂和醋酐、酮类、醚类、卤化烃、芳胺等的腐蚀。

　　2.钢与聚丙烯复合管及管接件

　　a. 介质工作压力：正压1.6Mpa，常温下承受负压0.096Mpa

　　b. 介质工作温度：-15℃~+110℃

　　c. 耐腐蚀性能：除浓硝酸、无烟硫酸、氯磺酸等强氧化性酸外，能耐大多数的有机和无机酸、碱、盐，对应力腐蚀的抗蚀性良好，能够10%以下的硝酸、甲酸、醋酸、30%以下的盐酸、20%以下的氢氟酸，各种浓度的碳酸、硼酸、丁酸、碱及绝大多数盐，Hg(蒸气)NH3、CO2、NO2、HCL等气体腐蚀。

　　3.钢与聚四氟乙烯复合管及管接件

　　a. 介质工作压力：正压1.6Mpa，常温下承受负压0.096Mpa 主要技术性能

　　b. 介质工作温度：F4为-100℃~+260℃、F46为-80℃~+205℃

　　c. 耐腐蚀性能：除熔融金属锂、钾、钠、三氟化氯、高温下的三氯化氧、高流速的液氟外，几乎可抵抗所有化学介质的腐蚀，且不会老化。
